CJ-TⅢ型 20kV/10kA 组合波发生器一．适用范围CJ-TⅢ型组合波发生器是按照 IEC61643-11，IEC61000-4-5， GB18802.1 等技术标准的规定，以及客户提出的参数要求专门设计的冲击发生器。本发生器适用于电涌保护器、漏电保护开关插座（GFCI）、电度表等电器的在加交流偏压下的…

产品描述

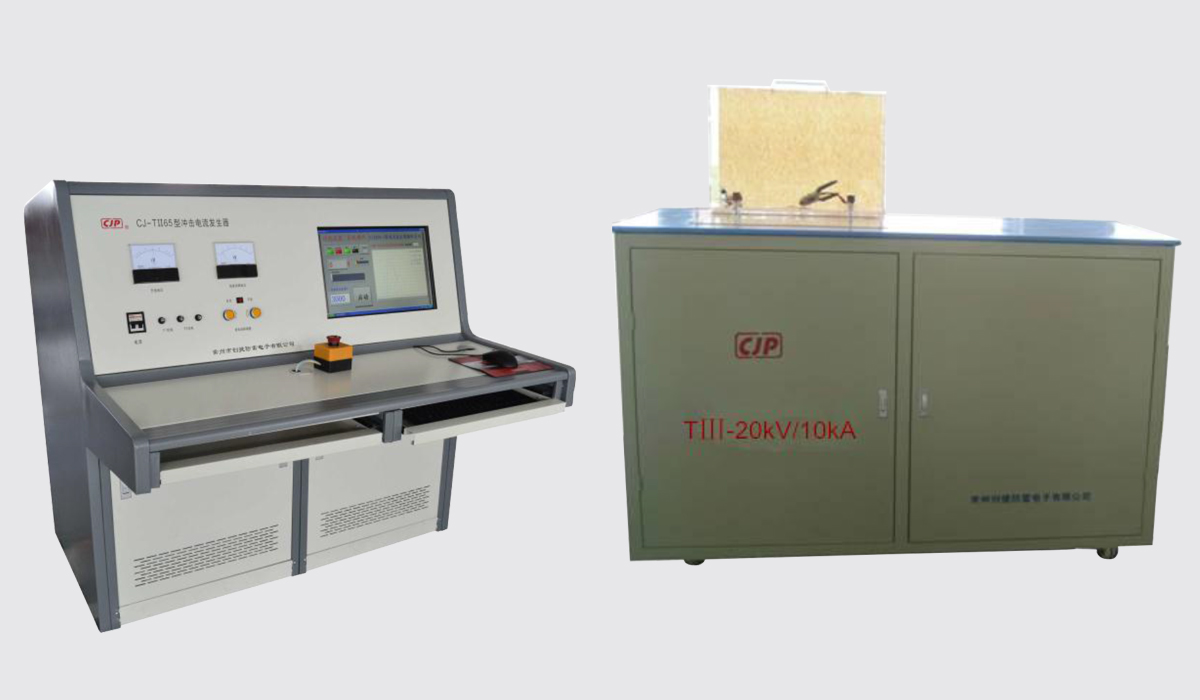

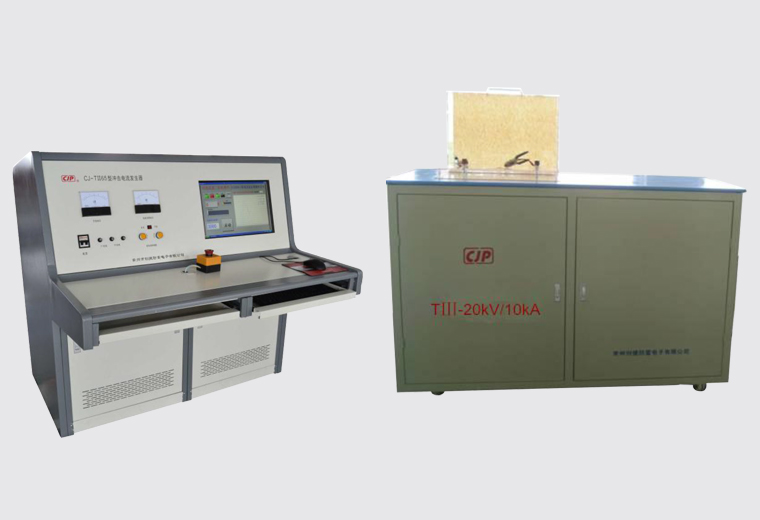

CJ-TⅢ型 20kV/10kA 组合波发生器

一．适用范围
CJ-TⅢ型组合波发生器是按照 IEC61643-11，IEC61000-4-5， GB18802.1 等技术标准的规定，以及客户提出的参数要求专门设计的冲击发生器。本发生器适用于电涌保护器、漏电保护开关插座（GFCI）、电度表等电器的在加交流偏压下的冲击抗扰性检查。

二．技术指标

2.1 波形公差符合 IEC61000-4-5 、GB/T17626.5-1999 :
开路电压 1.2/50: 1.2 μS±30%， 50μS±20%，
短路电流 8/20: 8μS±10% 20μS±10%，
电流波和电压波若有反极性振荡不大于峰值的 30%，
波形考核条件: (1) 输出端开路（≥10kΩ）: 考核电压波;
(2) 输出端短路 (＜0.1Ω）: 考核电流波;
2.2 回路阻抗：
虚拟阻抗为： 2Ω±0.25Ω
2.3 输出电压范围: 2 ~20kV，输出电流范围：1~10kA
2.4 冲击电流波形在屏幕中直接显示，误差±3%。
2.5 放电开关
点火系统采用三球间隙放电开关
球隙距离可手动及自动调整
2.6 动作负载试验
配置交流偏压电源及退耦网络，输出偏压范围；50—750V（误差±5%）电流：5A
冲击放电与交流电源 Uc的相位跟踪触发，0—360°任意编程设定，误差±5°
动作负载试验去耦网络，符合 IEC61000-4-5。
2.7 浪涌冲击方向设有 “正向”，“负向”两种。
浪涌冲击方式设‘单次冲击’或按设定的间隔时间和冲击次数‘自动冲击’，达到设定的次数后自动停止。冲击次数设定： 1~9999 次。间隔时间设定: 20S~300S。
2.8 操作系统
采用本公司全自动控制系统为冲击发生器提供各种数据采集与控制，完全满足冲击试验的各种功能，上位机采用大屏液晶人机对话控制，下位机采用编程控制器为核心，实行全自动智能控制。各种数据及波形的采集经光隔离送控制系统处理，由屏幕显示其各种参数。
2.9 供电电源 AC 220V， 50HZ， 10kVA。电压稳定性由用户电网保证
2.10 复合波发生器尺寸(mm)：1800×2250×1800
控制柜尺寸(mm)：1450×1120×720
2.11 重量: 约 500Kg。

下载

下载文件: CJ-TⅢ型组合波发生器.pdf 下载:次
