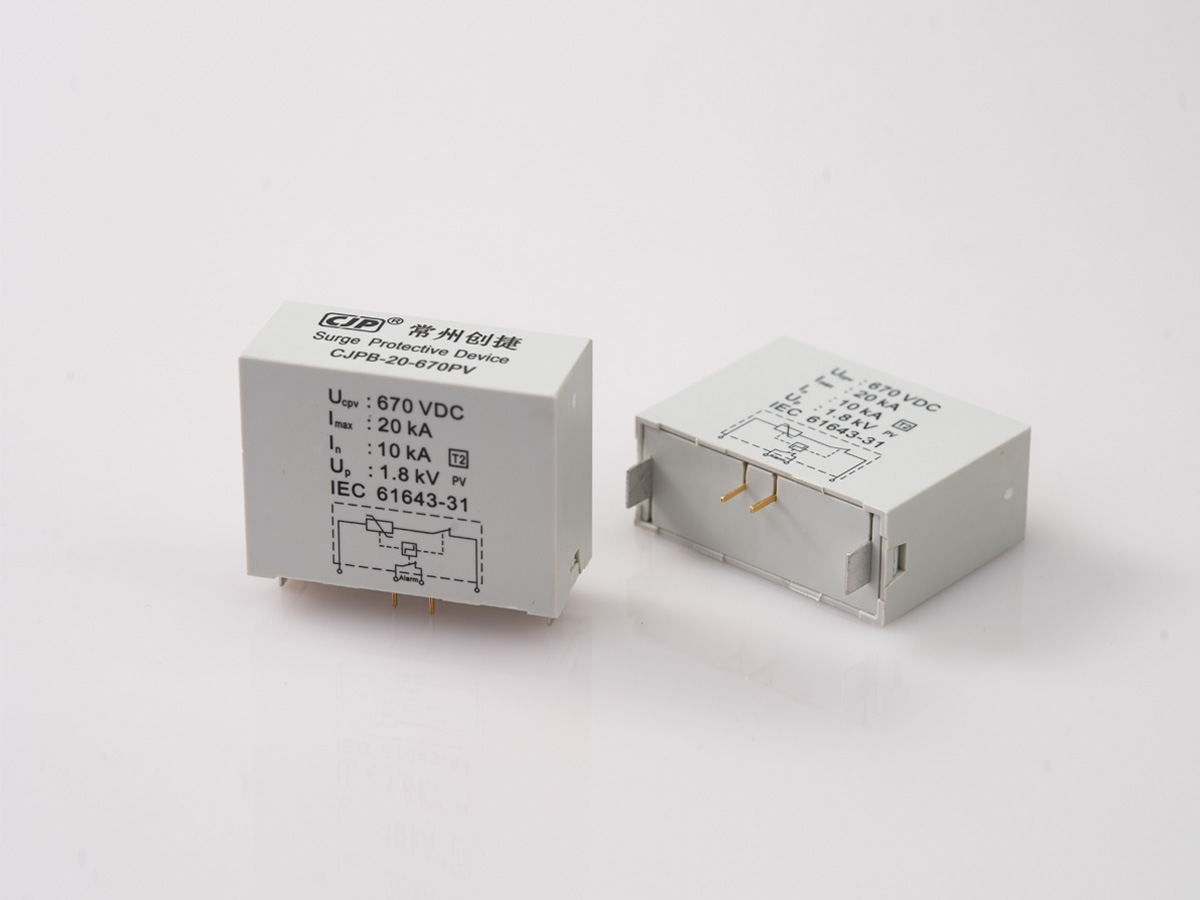

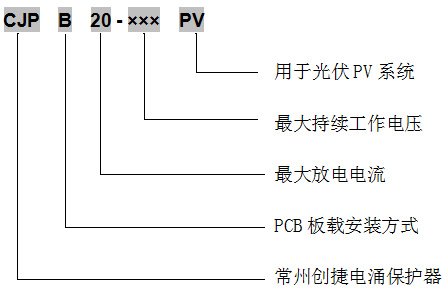

3.2 型号命名规则
3.3 性能指标
|
型号 |
CJPB-20-600PV |
CJPB-20-670PV |
CJPB-20-900PV |
|
******持续工作电压Uc |
460V AC |
510V AC |
760V AC |
|
光伏系统的******持续工作电压Ucpv |
600 V |
670 V |
900 V |
|
标称放电电流In |
10kA (8/20μs) |
||
|
******放电电流Imax |
20kA & 25 kA (8/20μs) |
||
|
电压保护水平Up |
≤1.7 kV |
≤1.8 kV |
≤2.8 kV |
|
额定短路电流 Iscpv |
100A |
||
|
过载特性模式 |
开路失效模式（OCM） |
||
|
IEC等级 |
Ⅱ类 |
||
|
UL等级 |
Type 4 |
||
|
响应时间tA |
＜25 ns |
||
|
外壳防护等级IP |
20 |
||
|
外壳材料 |
UL94 V-0 |
||
|
告警装置 |
正常常闭，异常常开 |
||
|
波峰焊焊接温度/时间 |
Max. 260℃/5 sec |
||
|
端口数量 |
一端口 |
||
|
使用地点 |
户内，PCB |
||

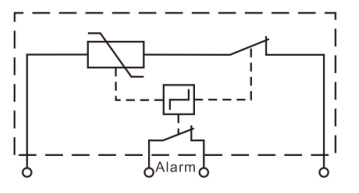

3.4电气原理图
4、外形结构图

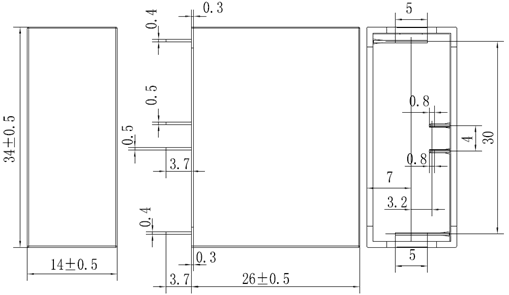

4.1 结构尺寸图

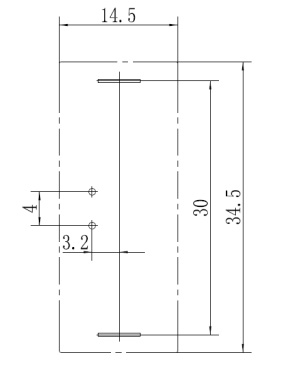

4.2 PCB开孔尺寸图（仅供参考）
5、适用环境与安规
