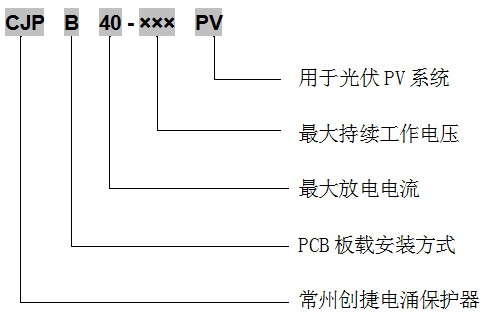

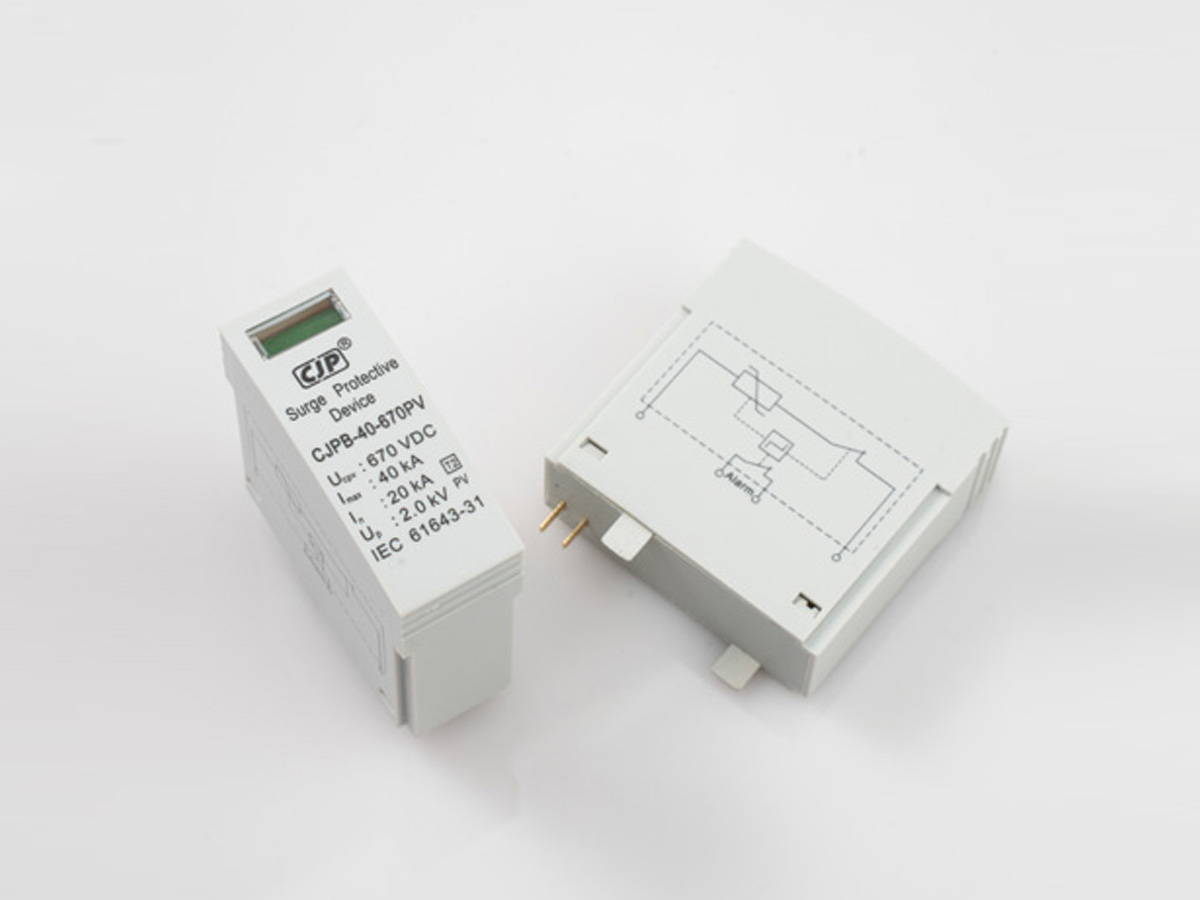

3.2 型号命名规则
3.3 性能指标
|
型号 |
CJPB-40-600PV |
CJPB-40-670PV |
CJPB-40-750PV |
CJPB-40-900PV |
|
最大持续工作电压Uc |
460V AC |
510V AC |
625V AC |
760V AC |
|
光伏系统的最大持续工作电压Ucpv |
600 V |
670 V |
750 V |
900 V |
|
标称放电电流In |
20kA (8/20μs) |
15kA (8/20μs) |
||
|
最大放电电流Imax |
40kA (8/20μs) |
|||
|
电压保护水平Up |
≤1.8 kV |
≤2.0 kV |
≤2.5 kV |
≤3.0 kV |
|
额定短路电流 Iscpv |
200A |
|||
|
过载特性模式 |
开路失效模式（OCM） |
|||
|
IEC等级 |
Ⅱ类 |
|||
|
UL等级 |
Type 4 |
|||
|
响应时间tA |
＜25 ns |
|||
|
外壳防护等级IP |
20 |
|||
|
外壳材料 |
UL94 V-0 |
|||
|
工作指示 |
正常视窗显示绿色，异常视窗显示红色 |
|||
|
告警装置 |
正常常闭，异常常开 |
|||
|
波峰焊焊接温度/时间 |
Max. 260℃/5 sec |
|||
|
端口数量 |
一端口 |
|||
|
使用地点 |
户内，PCB |
|||

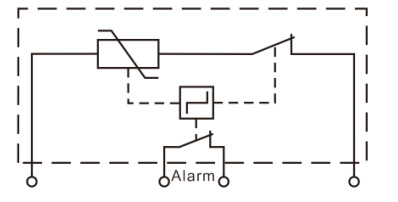

3.4电气原理图
4 外形结构图

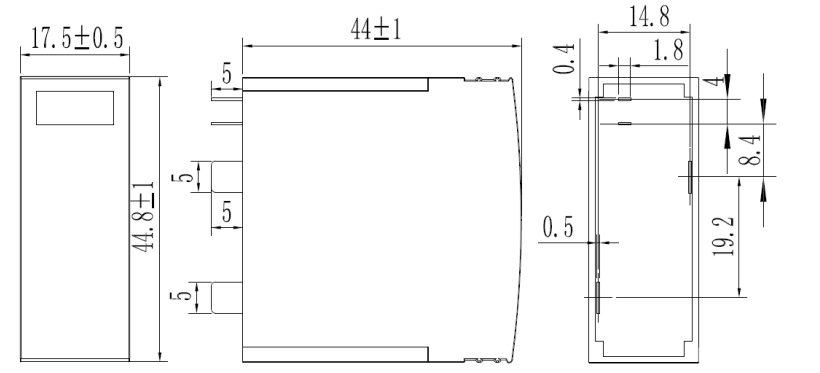

4.1 结构尺寸图

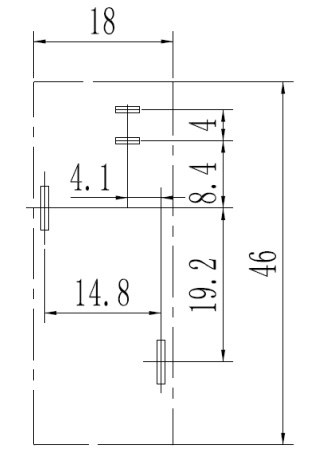

4.2 PCB开孔尺寸图（仅供参考）
4.3 安装
4.3.1 该防雷模块采用 PCB 焊接安装,PCB 板开孔如上图（PCB开孔尺寸图）所示。
4.3.2手工焊接参考：420℃、1~3秒；波峰焊接参考：260℃、2~5秒；

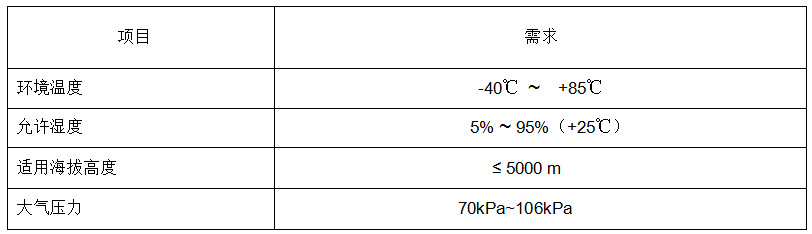

5 适用环境与安规
6 环保
产品满足欧盟 RoHS 2.0 指令要求。
